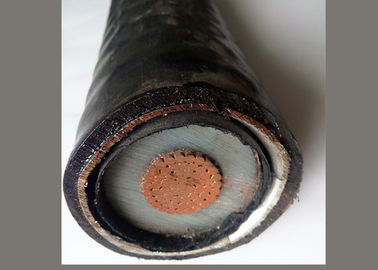

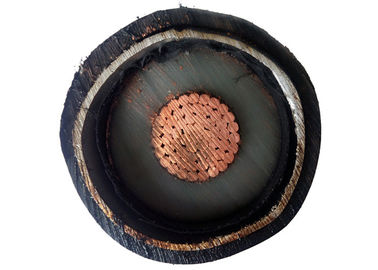

συμπαγής αποσπασματικός αγωγός 1000mm2 καλωδίου τροφοδοσίας 110kv Xlpe HV

Λεπτομέρειες:
Τόπος καταγωγής: Henan, Κίνα (Ηπειρωτική)
Μάρκα: CN
Αριθμό μοντέλου: MV
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1000 Meter/M
Τιμή: US $50-300 / Meters | 1000 Meter/Meters 110kv xlpe insulated high voltage undergr

Λεπτομερής ενημέρωση

Μονωτικά Υλικά: XLPE Τύπος: μέσης τάσης
εφαρμογή: υπόγεια Μαέστρος Υλικό: Χαλκός
Σακάκι: PVC Όνομα Προϊόντος: 110kv συμπαγές αποσπασματικό καλώδιο τροφοδοσίας 1000mm αγωγών υψηλής τάσης xlpe
Ονομαστική τάση: 110/220kv αγωγός: AL/CU
Πυρήνας: 1 πυρήνας Μόνωσης: XLPE
Θήκη: PVC/PE Ασπίδα: ΖΑΡΩΜΕΝΟ ΑΡΓΙΛΙΟ
Πιστοποιητικό: ISO9001/ISO14001 Πρότυπο: IEC60502-2, BS 6622, NFC 33226, Κ.ΛΠ.
συσκευασία: Ξύλινο εξέλικτρο, σίδηρος-ξύλινο εξέλικτρο, εξέλικτρο χάλυβα
Υψηλό φως:

Καλώδια ισχύος υψηλής τάσης

,

Υπόγεια καλώδιο υψηλής τάσης

Περιγραφή προϊόντων

110kv συμπαγές αποσπασματικό καλώδιο τροφοδοσίας 1000mm2 αγωγών υψηλής τάσης xlpe

Περιγραφή προϊόντων

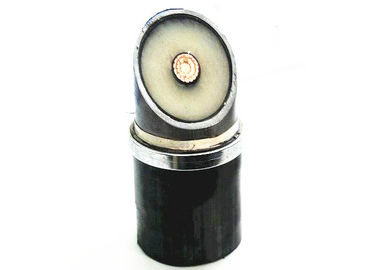

χαλκός 220kv 110kv/υπόγειο HV καλώδιο αργιλίου με το μέταλλο sheath.jpg



Εφαρμογή:

Το καλώδιο πρόσθετος-υψηλός-έντασης είναι ένα είδος καλωδίου τροφοδοσίας με τη συνεχή ofcable τεχνολογία ανάπτυξης. Το καλώδιο χρησιμοποιείται γενικά ως κεντρική σύνδεση στο μεγάλο
σύστημα μετάδοσης. Ανήκει σε ένα καλώδιο υψηλής τάσης με το υψηλό τεχνικό περιεχόμενο, το οποίο χρησιμοποιείται κυρίως για τη μεγάλης απόστασης μετάδοση δύναμης.



Εφαρμόσιμα πρότυπα:

ΜΒ 11017. IEC61840



Χαρακτηριστικά καλωδίων:

1. Η μακροπρόθεσμη λειτουργούσα θερμοκρασία για τον αγωγό καλωδίων είναι 90C
2. Η υψηλότερη θερμοκρασία του αγωγού στο βραχυκύκλωμα (πια από 5
δευτερόλεπτο) είναι όχι περισσότερο από 250C. Εάν μια ένωση είναι στο καλώδιο, η θερμοκρασία η ένωση συγκόλλησης είναι όχι περισσότερο από 120C, συμπίεση της ένωσης όχι περισσότερο than150C και ηλεκτρο-ένωση ή αέριο-ένωση κοινό όχι περισσότερο από 250C.
3. Καμία πτώση δεν είναι περιορισμένη παρεχόμενος εκεί είναι πλήρης μηχανική ένταση όταν τοποθετούνται το καλώδιο. Το απαγορεύουν για να βάλει το καλώδιο στον σίδηρος-σωλήνα ή για να καθορίσει το καλώδιο με να περιβάλει γύρω από τα υλικά σιδήρου cablewith.
4. Η ελάχιστη θερμοκρασία κατά τη διάρκεια της εγκατάστασης δεν θα είναι λιγότερο από 0C. Στη θερμοκρασία περίπτωσης oflower, τα μέτρα θέρμανσης θα ληφθούν.

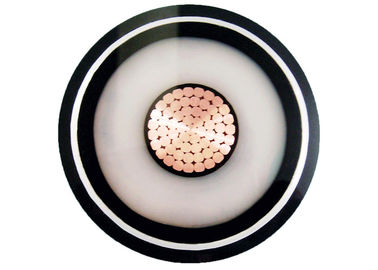

Δομή καλωδίων:

Αριθμός πυρήνων: 1 πυρήνας

Αγωγός: $cu/Al

Μόνωση: XLPE

Μεταλλική οθόνη: Ζαρωμένο αργίλιο που τυλίγεται

Εξωτερική θήκη: PVC/PE



Φύλλο ημερομηνίας προϊόντων



Τύπος Περιγραφή Εκτιμημένη τάση Ονομαστική διατομή
Πυρήνας $cu Πυρήνας Al KV χιλ. ²
YJLW02 YJLLW02 XLPE μόνωσε το ζαρωμένο τυλιγμένο αργίλιο καλώδιο τροφοδοσίας θηκών PVC εξωτερικό 64/110(126) 240 300 400 500 630 800 1000 1200
YJLW03 YJLLW03 XLPE μόνωσε το ζαρωμένο τυλιγμένο αργίλιο καλώδιο τροφοδοσίας θηκών PE εξωτερικό 127/220(252) 400 500 630 800 1000 1200 1600 2000 2500
Σημείωση: Ο αγωγός θα είναι conpact κυκλικός προσαραγμένος τύπος εάν το μέγεθος είναι μικρότερο από 800mm ². Εάν το μέγεθος αγωγών είναι 1000mm ² και ανωτέρω, η δομή πρέπει να είναι συμπαγής αποσπασματικός αγωγός.



YJLW02 YJLLW02
Εκτιμημένη τάση Μέγεθος αγωγών Περ. dia αγωγών. πάχος οθόνης αγωγών Πάχος μόνωσης XLPE πάχος οθόνης μόνωσης ζαρωμένο πάχος θηκών Al εξωτερικό πάχος θηκών Περ. dia καλωδίων. Περ. το καλώδιο ζυγίζει Ηλεκτρική ικανότητα Αυτεπαγωγή απώλεια μόνωσης Max.D.C. Αντίσταση
$cu Al παράλληλη τοποθέτηση trafoil βάζοντας $cu Al
kv χιλ. ² χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. kg/km pf/m mH/km w/m Ω/km
110 240 18.40 1.5 19.0 1.0 2.0 2.9 90.6 7905 6383 136 0,757 0,508 0,175 0,0754 0,1250
300 20.60 1.5 18.5 1.0 2.0 3.0 91.8 8617 6692 147 0,734 0,489 0,190 0,0601 0,1000
400 23.50 1.5 17.5 1.0 2.0 3.0 92.9 9415 6954 165 0,708 0,465 0,212 0,0470 0,0778
500 26.60 1.5 17.0 1.0 2.0 3.1 95.4 10655 7495 182 0,683 0,445 0,234 0,0336 0,0605
630 30.25 1.5 16.5 1.0 2.0 3.1 98.3 12182 8095 201 0,657 0,424 0,259 0,0283 0,0469
800 34.23 1.5 16.0 1.0 2.0 3.2 101.2 14053 8861 224 0,633 0,406 0,288 0,0221 0,0367
1000 41.40 2.0 16.0 1.0 2.0 3.4 110.5 17510 10878 265 0,594 0,386 0,341 0,0176 0,0291
1200 45.28 2.0 16.0 1.0 2.0 3.4 114.6 19470 11756 282 0,577 0,375 0,363 0,0151 0,0247
220 240 18.40 1.5 27.0 1.0 2.0 3.4 107.4 10609 9087 110 0,895 0,543 0,559 0,0754 0,1250
300 20.60 1.5 27.0 1.0 2.0 3.4 109.8 11477 9553 117 0,873 0,524 0,591 0,0601 0,1000
400 23.50 1.5 27.0 1.0 2.0 3.4 113.1 12630 10169 125 0,846 0,503 0,633 0,0470 0,0778
500 26.60 1.5 27.0 1.0 2.0 3.4 116.4 14042 10882 134 0,822 0,484 0,678 0,0336 0,0605
630 30.25 1.5 27.0 1.0 2.0 3.4 120.2 15867 11780 144 0,796 0,464 0,729 0,0283 0,0469
800 34.23 1.5 27.0 1.0 2.0 3.4 124.6 17964 12775 155 0,771 0,446 0,785 0,0221 0,0367
1000 41.40 2.0 27.0 1.0 2.3 3.4 133.7 22025 15394 180 0,733 0,423 0,912 0,0176 0,0291
1200 45.28 2.0 27.0 1.0 2.4 3.4 137.8 24243 16529 190 0,715 0,411 0,965 0,0151 0,0247
1400 48.20 2.0 27.0 1.0 2.4 3.4 140.9 26600 17535 198 0,703 0,403 1,004 0,0123 0,0202
1600 50.41 2.0 27.0 1.0 2.5 3.4 143.3 28183 18319 204 0,694 0,397 1,034 0,0108 0,0177
1800 53.35 2.0 27.0 1.0 2.5 3.4 146.4 30478 19310 212 0,682 0,390 1,074 0,0096 0,0157
2000 57.00 2.0 27.0 1.0 2.6 3.4 150.3 33280 20613 222 0,669 0,382 1,123 0,0086 0,0141

























Χτυπήστε για περισσότερες πληροφορίες









Συσκευασία & ναυτιλία

110kv υπόγειο cable.jpg

Πληροφορίες επιχείρησης




Το πιστοποιητικό μας

συμπαγής αποσπασματικός αγωγός 1000mm2 καλωδίου τροφοδοσίας 110kv Xlpe HV 3


Οι υπηρεσίες μας




FAQ






Q1: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε κατασκευαστής καλωδίων με 15 έτη εμπειρίας παραγωγής και περισσότερο από 10 έτη εμπειρίας εξαγωγής.

Q2: Τι είναι επιχειρησιακοί τύποι/πελάτες εξαγωγής οι ομάδες σας;
Α: Η επιχείρησή μας περιλαμβάνει: Λιανικός, χονδρικός, ανεφοδιασμός κυβερνητικός προγράμματος, ιδιωτικός ανεφοδιασμός εφαρμοσμένης μηχανικής, διεθνής προσφορά, παραγωγή απαιτήσεων πελατών, cOem, κ.λπ. Και οι πελάτες μας είναι: Λιανοπωλητές, χονδρέμποροι, επιχειρήσεις ηλεκτρικής δύναμης, εταιρείες πετρελαίου, επιχειρήσεις EPC, ηλεκτρικοί κατασκευαστές εξοπλισμού, εργοστάσια, πράκτορες, μεσίτες, κ.λπ. Κανένα θέμα που τοποθετούν εσείς δεν είναι μέσα, εάν χρειάζεστε τα καλώδια, ακριβώς μας έρχεστε σε επαφή με!

Q3: Δεν ξέρω πώς να επιλέξω τι ανάγκη Ι. /δεν έχω βρεί τον τύπο και το μέγεθος Ι καλωδίων ανάγκη σε αυτήν την σελίδα.
Α: Παρακαλώ μην ανησυχήστε. Μας ελάτε σε επαφή με και μας στείλετε τις απαιτήσεις σας, θα σας βοηθήσουμε για να επιλέξουμε το σωστό καλώδιο που χρειάζεστε. Εάν έχετε κάτω από τις πληροφορίες είστε καλύτεροι: Τάση καλωδίων, υλικό αγωγών, μόνωση και εξωτερικό υλικό θηκών, τύπος τεθωρακισμένων. Διαφορετικά μπορείτε να μας παρέχετε το περιβάλλον εγκαταστάσεων καλωδίων, οι απαιτήσεις εφαρμογής, κ.λπ.

Q4: Πότε μπορώ να πάρω την τιμή;
Α: Κανονικά μπορείτε να πάρετε μας ανατροφοδοτείτε μέσα σε 24 ώρες επάνω εμείς παίρνετε τις έρευνές σας. Μόλις οι απαραίτητες πληροφορίες προϊόντων επιβεβαιώνονται, η αναφορά μας θα φθάσει σε σας μέσα σε 24 ώρες. Για το μεγάλα πρόγραμμα και τα πολυ-στοιχεία περισσότερα από 50 στοιχεία, χρειαζόμαστε 3-5 ημέρες περισσότερο.



Q5: Ποιο είναι MOQ σας; /Πόσο καιρό είναι ο χρόνος παράδοσής σας;
Α: Χρόνος MOQ & παράδοσης και οι δύο σύμφωνα με το διαφορετικό προϊόν, μέγεθος προϊόντων, κατασκευή παραγωγής. Καλωσορίστε για να μας έρθετε σε επαφή με για την περαιτέρω επικοινωνία. Εν πάση περιπτώσει, θα δοκιμάσουμε το καλύτερό μας για να σας υποστηρίξουμε!

Q6: Τι είναι ο εμπορικός όρος σας και όρος πληρωμής;
Α: Ο συνήθως χρησιμοποιημένος εμπορικός όρος είναι EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR/CNF, CIF. Ο όρος πληρωμής ποικίλλει από τη διαφορετική αξία σύμβασης και τις εμπορικές προτάσεις. Κανονικά η προκαταβολή 30% TT απαιτείται, η πληρωμή ισορροπίας από TT/LC.

Q7: Αυτό που είναι η ποιοτικές εγγύηση και η περίοδός σας.
Α: Εγγυώμαστε ότι τα όλα προϊόντα μας είναι απαλλαγμένα από τις ατέλειες. Ανάκληση οποιοδήποτε προϊόν που δεν συναντά τη συμφωνηθείσα ποιότητα και από τα δύο κόμματα. Συνήθως η εγγυητική περίοδος είναι 18 μήνες μετά από την αποστολή και 12 μήνες μετά από την εγκατάσταση, η οποία είναι πιό πρώτη.



Q8: Η τιμή σας περιλαμβάνει τον εκτελωνισμό προορισμού, φόρος εισαγωγών, υπηρεσία εγκαταστάσεων;
Α: Θλιβεροί, αυτήν την περίοδο παρέχουμε μόνο τα καλώδια και παρέχουμε την υπηρεσία αποστολής στην Κίνα. Άλλες υπηρεσίες πρέπει να επαν-αναφερθούν και να συζητηθούν και από τα δύο κόμματα.



Να ανυπομονήσει να συνεργαστεί με σας.
