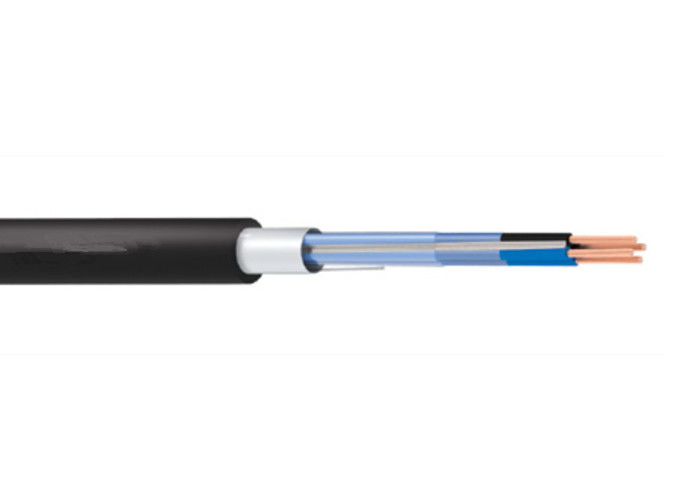

Ειδικό καλώδιο 300/500V ενοργάνωσης καλωδίων μόνωσης PE/PVC

Περιγραφή προϊόντων

Οι BS 5308 εκτίμησαν το PE τάσης 300/500V ή τη μόνωση PVC, θήκη PVC, καλώδιο ενοργάνωσης



ΕΦΑΡΜΟΓΗ:
Τα καλώδια των BS 5308 σχεδιάζονται για να φέρουν τα σήματα επικοινωνίας και ελέγχου σε ποικίλους τύπους εγκαταστάσεων συμπεριλαμβανομένων εκείνων που βρίσκονται στην πετροχημική βιομηχανία. Τα σήματα μπορούν να είναι του τύπου ανάλογου, στοιχείων ή φωνής και από ποικίλους μετατροπείς όπως η πίεση, η εγγύτητα ή το μικρόφωνο. Μέρος 1 τύπος - τα καλώδια 1 σχεδιάζονται γενικά για την εσωτερική χρήση και στα περιβάλλοντα όπου η μηχανική προστασία δεν απαιτείται.



Στοιχεία

P=pairs, T=triple, Q=quad

Αριθ. PAIRS/TRIPLE	ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΟΝΟΜΑΣΤΙΚΟΣ ΓΕΝΙΚΟΣ ΔΙΑΜΕΤΡΟΣ χιλ.
1P 1P 1P 1P 1P 1T 1T 1T 1T 1T 2P Q 2P Q 2P 2P 2P 5P 5P 5P 5P 5P 10P 10P 10P 10P 10P 15P 15P 15P 15P 15P 20P 20P 20P 20P 20P	0,5 0,75 1 1.5 2.5 0,5 0,75 1 1.5 2.5 0,5 0,5 0,75 0,75 1 1.5 2.5 0,5 0,75 1 1.5 2.5 0,5 0,75 1 1.5 2.5 0,5 0,75 1 1.5 2.5 0,5 0,75 1 1.5 2.5	7 7.4 7.4 8.3 9.1 7.3 7.7 7.7 8.9 9.7 7.9 7.9 8.4 8.4 8.4 9.7 10.7 13.1 13.8 14.2 16.4 18.2 17.2 18.9 18.4 21.6 25.1 19.8 21.9 21.3 25.4 29.2 22.3 24.6 24.4 28.5 39.8



















































































ΑΓΩΓΟΙ



ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΑΓΩΓΟΣ ΚΑΤΗΓΟΡΙΑ	ΜΕΓΙΣΤΗ ΣΥΝΕΧΗΣ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20°C ohms/km
0,5 0,75 1 1.5 2.5	5 5 1 2 2	39 26 18.1 12.1 7.41



ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Χωριστά και συλλογικά καλυμμένα καλώδια



ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΑΜΟΙΒΑΙΑ ΙΚΑΝΟΤΗΤΑ pF/m			ΕΛΑΧΙΣΤΗ ΜΟΝΩΣΗ ΑΝΤΙΣΤΑΣΗ σε 20°C mohms/km	ΜΕΓΙΣΤΟΣ L/R ΑΝΑΛΟΓΙΑ µH/ohms
	Καλώδια με την κολεκτίβα Οθόνη μόνο	1 ζευγάρι, 2 ζευγάρια, 1 τριπλάσιο Συλλογικά καλυμμένος	Καλώδια με χωριστά Καλυμμένα ζευγάρια
0,5 0,75 1 1.5 2.5	75 75 75 85 85	115 115 115 120 120	115 115 115 120 120	>5 >5 >5 >5 >5	25 25 25 40 65



























ΧΡΩΜΑΤΑ ΠΥΡΗΝΩΝ

ΖΕΥΓΑΡΙ ΑΡΙΘ.	ΈΝΑ ΚΑΛΩΔΙΟ	ΚΑΛΏΔΙΟ Β
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24	Μαύρος Μαύρος Μπλε Μαύρος Μπλε Πράσινος Μαύρος Μπλε Πράσινος Καφετής Μαύρος Μπλε Πράσινος Καφετής Άσπρος Μαύρος Μπλε Πράσινος Καφετής Άσπρος Κόκκινος Μαύρος Μπλε Πράσινος	Μπλε Πράσινος Πράσινος Καφετής Καφετής Καφετής Άσπρος Άσπρος Άσπρος Άσπρος Κόκκινος Κόκκινος Κόκκινος Κόκκινος Κόκκινος Πορτοκάλι Πορτοκάλι Πορτοκάλι Πορτοκάλι Πορτοκάλι Πορτοκάλι Κίτρινος Κίτρινος Κίτρινος
