Λεπτομερής ενημέρωση
αγωγός:	Κατηγορία 5 εύκαμπτος επικασσιτερωμένος αγωγός χαλκού	Διαχωριστής:	Ταινία γυαλιού μίκας
Μόνωσης:	Αλόγονο ελεύθερο EPR	Καλώδιο αγωγών:	Επικασσιτερωμένο καλώδιο αγωγών χαλκού
Οθόνη:	Συλλογική ταινία πολυεστέρα αργιλίου	Κλινοστρωμνή:	Ελεύθερο ελαστομερές EPR αλόγονου
τεθωρακισμένο:	GSWB (γαλβανισμένη πλεξούδα χαλύβδινων συρμάτων)	Θήκη:	Ανθεκτική στη θερμότητα αλόγονου ελεύθερη, αντίσταση πετρελαίου και φλόγα - καθυστερών
Υψηλό φως:	προσαρμοσμένο στοιχείο ελέγχου καλώδια , καλώδιο συγκόλλησης χαλκού , ειδικό καλώδιο τροφοδοσίας

Περιγραφή προϊόντων

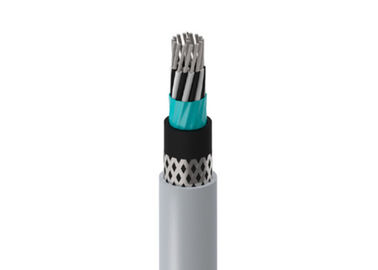

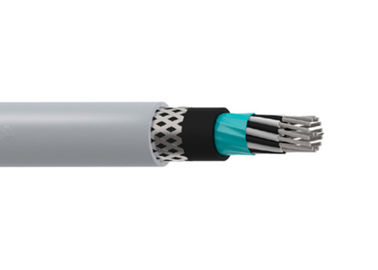

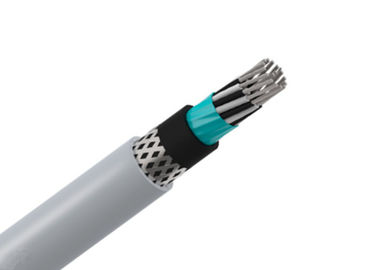

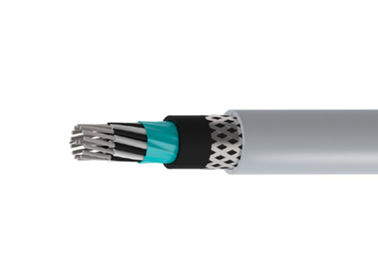

EPR αλόγονου ελεύθερα ειδικά καλώδια μόνωσης/πυρίμαχο τεθωρακισμένο καλωδίων GSWB

ΕΦΑΡΜΟΓΗ

Τα πυρίμαχα καλώδια για η καλωδίωση στα σκάφη και σε κινητό και οι παράκτιες μονάδες.

ΚΑΤΑΣΚΕΥΗ
Αγωγός
Κατηγορία 5 εύκαμπτος επικασσιτερωμένος αγωγός χαλκού
Διαχωριστής
Ταινία γυαλιού μίκας
Μόνωση
Αλόγονο ελεύθερο EPR (λάστιχο προπυλενίου αιθυλενίου)
Τύπος GP4
Καλώδιο αγωγών
Επικασσιτερωμένο καλώδιο αγωγών χαλκού
Οθόνη
Συλλογική ταινία πολυεστέρα αργιλίου
Κλινοστρωμνή
Ελεύθερο ελαστομερές EPR αλόγονου (λάστιχο προπυλενίου αιθυλενίου)
Sb 1 τύπων
Τεθωρακισμένο
GSWB (γαλβανισμένη πλεξούδα χαλύβδινων συρμάτων)
Θήκη
Ανθεκτική στη θερμότητα αλόγονου ελεύθερη, αντίσταση πετρελαίου και φλόγα - καθυστερών
σύνθετος τύπος SW4 ελαστομερούς

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Εκτίμηση τάσης (Uo/U)
150/250V
Εκτίμηση θερμοκρασίας
-40°C σε +90°C
Ελάχιστη κάμπτοντας ακτίνα
γενική διάμετρος 6 Χ
Πυρήνας Identifcation
Μαύρο λευκό με τον τυπωμένο αριθμό ζευγαριών
Χρώμα θηκών
Γκρίζο μπλε

ΔΙΑΣΤΑΣΕΙΣ

Αριθ. ΑΠΟ ΤΑ ΖΕΥΓΑΡΙΑ	ΑΓΩΓΟΣ ΚΑΤΗΓΟΡΙΑ	ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΟΝΟΜΑΣΤΙΚΗ ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ χιλ.	ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ kg/km
2P 2P 2P 3P 3P 3P 3P 7P 7P 7P 12P 12P 12P 20P 20P 20P	5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5	0,75 1 1.5 0,75 1 1.5 2.5 0,75 1 1.5 0,75 1 1.5 0,75 1 1.5	15.1 15.3 16.8 19.3 19.6 21.5 24.1 24.8 25.5 27.9 31.3 32.1 35.8 39.6 40.6 43.9	326 343 401 434 437 533 735 707 737 908 1075 1104 1496 1665 1792 21

Κώδικες χρώματος

ΧΡΩΜΑ
ΚΩΔΙΚΑΣ

Γκρίζος
GR

Μπλε
BL

ΑΓΩΓΟΙ
Κατηγορία 5 εύκαμπτοι αγωγοί χαλκού για τον ενιαίο πυρήνα και τα Multi-Core καλώδια

ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΜΕΓΙΣΤΗ ΔΙΑΜΕΤΡΟΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΣΤΟΝ ΑΓΩΓΟ χιλ.	ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20°C
ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΜΕΓΙΣΤΗ ΔΙΑΜΕΤΡΟΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΣΤΟΝ ΑΓΩΓΟ χιλ.	Μέταλλο-ντυμένα καλώδια ohms/km
0,75 1 1.5 2.5	0,21 0,21 0,26 0,26	26.7 20 13.7 8.21

ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΜΕΓΙΣΤΗ ΜΟΝΩΣΗ ΑΝΤΙΣΤΑΣΗ σε 20°C	ΑΥΤΕΠΑΓΩΓΗ mH/km	ΙΚΑΝΟΤΗΤΑ pf/m	L/R ΑΝΑΛΟΓΙΑ ΣΕ 1KHZ µh/ohms
0,75 1 1.5	930 827 729	0,75 0,73 0,68	130 140 160	25 25 40

ετικέτα:

Λεπτομέρειες:
Τόπος καταγωγής:	Henan, Κίνα
Μάρκα:	CN CABLE
Πιστοποίηση:	BS
Αριθμό μοντέλου:	Υλικό αντιπυρικής καλώδιο
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1000meter
Συσκευασία λεπτομέρειες:	ξύλινο τύμπανο, σίδηρος-ξύλινο τύμπανο
