Λεπτομερής ενημέρωση |
|||
αγωγός: | Χαλκός | Μόνωσης: | PVC |
---|---|---|---|
Εξωτερική θήκη: | PVC | ||
Υψηλό φως: | καλώδιο συγκόλλησης χαλκού,ειδικό καλώδιο τροφοδοσίας |
Περιγραφή προϊόντων

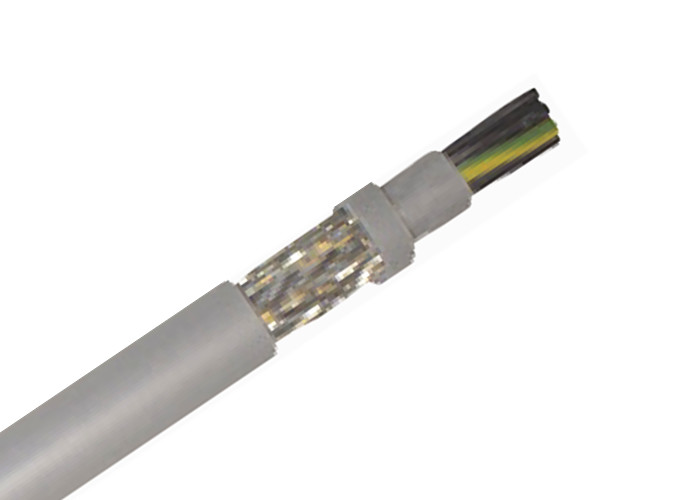

H05vvc4v5-Κ εύκαμπτο καλώδιο, αριθμός που κωδικοποιείται, $cu-που καλύπτεται και με την έγκριση VDE (NYSLYCYÖ – JZ).
ΕΦΑΡΜΟΓΕΣ
Χρησιμοποιούνται όπως καλώδια μέτρησης και ελέγχου στα μηχανήματα εργαλείων, κλιματιστικά, ζώνες μεταφορέων και ως συνδέσεις των καλωδίων με τις μηχανές. Τα ανωτέρω καλώδια έχουν κατασκευαστεί και έχουν εξεταστεί σύμφωνα με το DIN VDE 0250 μέρος 405. Είναι συνολικά πετρέλαιο και χημικός ανθεκτικός, είναι ιδανικοί για την προστασία από τις ηλεκτρομαγνητικές παρεμβάσεις. Συστήνονται για τις μέσες μηχανικές πιέσεις.
Πυρήνες ΔΟΜΩΝ ΚΑΛΩΔΙΩΝ: ο γυμνός χαλκός, τελειοποιεί τους προσαραγμένους αγωγούς καλωδίων στο DIN VDE 0295 cl.5 και το IEC 228 cl.5.
Αφαιρεί τον πυρήνα τη μόνωση: από το PVC TI2. Πυρήνες που προσαράσσουν στα στρώματα.
Κώδικας χρώματος: ο Μαύρος με την άσπρη αρίθμηση σύμφωνα με το DIN VDE 0293. Όλα τα καλώδια από 3 πυρήνες και περιέχουν ανωτέρω τον πράσινος-κίτρινο γήινο πυρήνα στο εξωτερικό στρώμα.
Εσωτερική θήκη: από το ειδικό PVC TM2.
Οθόνη: επικασσιτερωμένος χαλκός, πλεξούδα, με την κάλυψη 85%.
Εξωτερική θήκη: ειδικό PVC TM5, γκρίζο χρώμα RAL 7001 αυτοεξολοθρευτικό και φλόγα - καθυστερών σύμφωνα με το DIN VDE 0472 μέρος 804 και το IEC 60332-1
Προδιαγραφές: Καλώδια ελέγχου από το ειδικό PVC, σύμφωνα με το DIN VDE 0250 μέρος 405 σε HD 21.13S1.
Σειρά θερμοκρασίας: Κάμψη από – 5°C σε +70°C Σταθερή εγκατάσταση από -40°C σε +70 Γ.
Ονομαστική τάση: Uo/U 300/500V.
Αντίσταση μόνωσης: 20 Χ χλμ λεπτό.
Ελάχιστη κάμπτοντας ακτίνα: 10 ελάχιστο καλωδίων Ø Χ
Στοιχεία
ΠΕΡΙΠΟΥ | ΠΕΡΙΠΟΥ | |||||||
ΠΥΡΗΝΕΣ Χ Διαγώνιος-SEC. Στο χιλ. ² |
ΕΞΩΤΕΡΙΚΟΣ ΔΙΑΜΕΤΡΟΣ Στο χιλ. |
ΧΑΛΚΟΣ ΒΑΡΟΣ Kg/Km |
ΚΑΛΩΔΙΟ ΒΑΡΟΣ Kg/Km |
ΠΥΡΗΝΕΣ Χ Διαγώνιος-SEC. Στο χιλ. ² |
ΕΞΩΤΕΡΙΚΟΣ ΔΙΑΜΕΤΡΟΣ Στο χιλ. |
ΧΑΛΚΟΣ ΒΑΡΟΣ Kg/Km |
ΚΑΛΩΔΙΟ ΒΑΡΟΣ Kg/Km |
|
3G0.5 | 8.4 | 45.0 | 111 | 18G0.5 | 16.8 | 170.0 | 425 | |
4G0.5 | 9.1 | 55.0 | 128 | 25G0.5 | 19.5 | 254.0 | 560 | |
5G0.5 | 10.1 | 67.0 | 154 | 27G0.5 | 19.8 | 265.0 | 602 | |
7G0.5 | 11.5 | 82.0 | 204 | 34G0.5 | 21.4 | 298.0 | 650 | |
10G0.5 | 13.4 | 115.0 | 252 | 36G0.5 | 21.6 | 317.0 | 690 | |
12G0.5 | 13.7 | 140.0 | 275 | 41G0.5 | 23.8 | 349.0 | 785 | |
16G0.5 | 15.9 | 160.0 | 352 | 50G0.5 | 25.4 | 470.0 | 1042 |
