2500MCM AAAC όλα τα πρότυπα αγωγών IEC61089 κραμάτων αλουμινίου
Υπεύθυνος : Andrea
Τηλεφωνικό νούμερο : 0086-371-60547601
WhatsAPP : +8613598873045
Ποσότητα παραγγελίας min : | 10000meters | Συσκευασία λεπτομέρειες : | Τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 15days μετά από την πληρωμή | Όροι πληρωμής : | L / C, T / T |
Τόπος καταγωγής: | Henan | Μάρκα: | CN CABLE |
---|---|---|---|
Πιστοποίηση: | CE | Αριθμό μοντέλου: | Γυμνός αγωγός |
Λεπτομερής ενημέρωση |
|||
αγωγός: | αγωγός χαλκού, | όνομα: | Υπερυψωμένος αγωγός γραμμών |
---|---|---|---|
μοντέλο: | Γυμνός αγωγός | certification: | CE |
εφαρμογή: | Ηλεκτρική κατασκευή | Χαρακτηριστικό γνώρισμα: | Υψηλή ευελιξία |
Επισημαίνω: | αγωγός γραμμών μετάδοσης,προσαραγμένο γυμνό καλώδιο χαλκού |
Περιγραφή προϊόντων

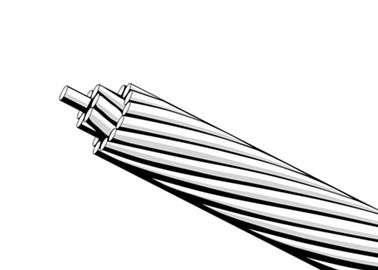

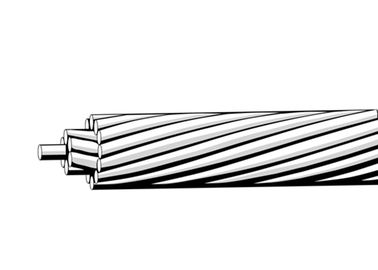

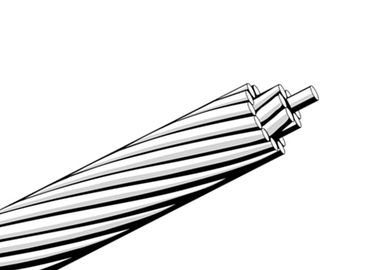

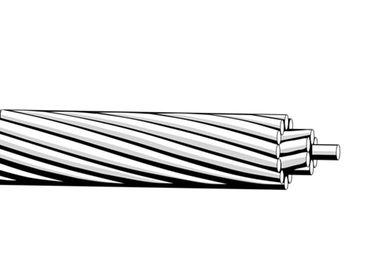

Ο στερεός και προσαραγμένος γυμνός χαλκός είναι κατάλληλος για τις υπερυψωμένες εφαρμογές μετάδοσης και διανομής
ΕΦΑΡΜΟΓΕΣ
Ο στερεός και προσαραγμένος γυμνός χαλκός είναι κατάλληλος για τις υπερυψωμένες εφαρμογές μετάδοσης και διανομής. Ο προσαραγμένος αγωγός της μεγαλύτερης ευελιξίας είναι κατάλληλος για τον uninsulated γάντζο επάνω, τους άλτες, και τους λόγους στην ηλεκτρική κατασκευή. Ο μαλακός συρμένος χαλκός είναι unilay κατασκευή.
ΠΡΟΔΙΑΓΡΑΦΕΣ
Το γυμνά καλώδιο και το καλώδιο χαλκού ανταποκρίνονται ή υπερβαίνουν στις ακόλουθες προδιαγραφές ASTM:
• Β-1 σκληρός-συρμένο καλώδιο χαλκού.
• Β-2 ημίσκληρο καλώδιο χαλκού.
• Β-3 μαλακό ή ανοπτημένο καλώδιο χαλκού.
• Β-8 ομόκεντρος-λαϊκός-προσαραγμένος σκληρός, ημίσκληρος ή μαλακός αγωγός χαλκού.
• Β-33 κονσερβοποιημένοι αγωγοί
• Β-787 unilay-προσαραγμένο μαλακό καλώδιο χαλκού 19 καλωδίων συνδυασμός.
ΚΑΤΑΣΚΕΥΗ
Γυμνός χαλκός, στερεό ή προσαραγμένος. Διαθέσιμος μέσα μετριάζει σκληρός, ημίσκληρος, ή μαλακός. Οι προσαραγμένοι αγωγοί είναι ομόκεντρα προσαραγμένοι σκληρός και ημίσκληρος μετριάζουν και είναι συνδυασμός Unilay που προσαράσσουν στη μαλακός-συρμένη ιδιοσυγκρασία
Μέγεθος (AWG) |
Βάρος (πόδια lbs/1000) |
Διάμετρος (mils) |
Κυκλικό Mil Περιοχή (mils) |
Σκληρά συρμένος | Ημίσκληρος που σύρεται | Μαλακός-συρμένος (ανοπτημένος) | Επιτρεπόμενο Ampacity | |||
Εκτιμημένος Strength> (λίβρες) |
Συνεχές ρεύμα Αντίσταση σε 20°C (ohms/1000 πόδια) |
Εκτιμημένος Δύναμη (λίβρες) |
Συνεχές ρεύμα Αντίσταση σε 20°C (ohms/1000 πόδια) |
Εκτιμημένος Δύναμη (λίβρες) |
Συνεχές ρεύμα Αντίσταση σε 20°C |
|||||
ΣΤΕΡΕΟ | ||||||||||
14 | 12.4 | 64.1 | 4110 | 213.5 | 2,626 | 166.6 | 2,613 | 124.2 | 2,525 | -- |
13 | 15.7 | 72 | 5180 | 268.0 | 2,083 | 208.8 | 2,072 | 156.6 | 2,003 | -- |
12 | 19.8 | 80.8 | 6530 | 336.9 | 1,652 | 261.2 | 1,643 | 197.5 | 1,588 | -- |
11 | 24.9 | 90.7 | 8230 | 422.9 | 1,310 | 327.6 | 1,303 | 249.0 | 1,260 | -- |
10 | 31.4 | 101.9 | 10380 | 529.2 | 1,039 | 410.4 | 1,033 | 314.0 | .999 | -- |
9 | 39.6 | 114.4 | 13090 | 661.2 | .824 | 514.2 | .820 | 380.5 | .792 | -- |
8 | 50 | 128.5 | 16510 | 826.0 | .653 | 643.9 | .650 | 479.8 | .628 | 95 |
7 | 63 | 144.3 | 20820 | 1030.0 | .518 | 806.6 | .515 | 605.0 | .498 | 105 |
6 | 79.4 | 162 | 26240 | 1280.0 | .411 | 1010.0 | .409 | 762.9 | .395 | 125 |
5 | 100.2 | 181.9 | 33090 | 1591.0 | .326 | 1265.0 | .324 | 961.9 | .313 | 145 |
4 | 126.3 | 204.3 | 41740 | 1970.0 | .258 | 1584.0 | .257 | 1213.0 | .249 | 170 |
3 | 159.3 | 229.4 | 52620 | 2439.0 | .205 | 1984.0 | .204 | 1530.0 | .197 | 195 |
2 | 200.9 | 257.6 | 66360 | 3003.0 | .163 | 2450.0 | .162 | 1929.0 | .156 | 225 |
1 | 253.3 | 289.3 | 83690 | 3688.0 | .129 | 3024.0 | .128 | 2432.0 | .124 | 260 |
Μέγεθος (AWG) |
Προσάραξη | Προσάραξη Κατηγορία |
Βάρος (lbs/1000 πόδια) |
Διάμετρος (mils) | Σκληρά συρμένος | Ημίσκληρος που σύρεται | Μαλακός-συρμένος (ανοπτημένος) | Επιτρεπόμενο Ampacity | ||||
Μεμονωμένος Καλώδια |
Πλήρης Αγωγός |
Εκτιμημένος Δύναμη (λίβρες) |
Συνεχές ρεύμα Αντίσταση (ohms/1000 πόδια) @20°C |
Εκτιμημένος Δύναμη (λίβρες) |
Συνεχές ρεύμα Αντίσταση (ohms/1000 πόδια) @20°C |
Εκτιμημένος Δύναμη (λίβρες) |
Συνεχές ρεύμα Αντίσταση (ohms/1000 πόδια) @20°C |
|||||
ΠΡΟΣΑΡΑΓΜΕΝΟΣ | ||||||||||||
8 | 7 | Β | 51 | 49 | 146 | 777 | .6663 | 610 | .6629 | 499 | .6408 | 95 |
6 | 7 | Β | 81 | 61 | 184 | 1228 | .4191 | 959 | .4169 | 794 | .4030 | 130 |
4 | 7 | Α, Β | 128.9 | 77 | 232 | 1938 | .2636 | 1505 | .2622 | 1320 | .2534 | 170 |
3 | 7 | Α, Β | 162.5 | 87 | 260 | 2433 | .2090 | 1885 | .2079 | 1670 | .2010 | 200 |
2 | 7 | Α, Β | 204.9 | 97 | 292 | 3050 | .1660 | 2360 | .1650 | 2110 | .1578 | 230 |
1 | 7 | Α | 258.4 | 109 | 328 | 3801 | .1316 | 2955 | .1309 | 2552 | .1252 | 265 |
1/0 | 7 | Α, AA | 326.1 | 123 | 368 | 4752 | .1042 | 3705 | .1037 | 3221 | .1002 | 310 |
2/0 | 7 | Α, AA | 410.9 | 138 | 414 | 5926 | .08267 | 4640 | .08224 | 4062 | .07949 | 355 |
2/0 | 19 | Β | 410.9 | 84 | 418 | 6690 | .08267 | 4765 | .08224 | 4024 | .07949 | 355 |
3/0 | 7 | Α, AA | 518.1 | 155 | 464 | 7366 | .06556 | 5812 | .06522 | 5118 | .06304 | 410 |
4/0 | 7 | Α, AA | 653.3 | 174 | 522 | 9154 | .05199 | 7278 | .05172 | 6459 | .04999 | 480 |
4/0 | 19 | Β | 653.3 | 106 | 528 | 9617 | .05199 | 7479 | .05172 | 6453 | .04999 | 480 |
250 | 19 | Α | 771.9 | 115 | 574 | 11360 | .04400 | 8836 | .04378 | 7627 | .04231 | 530 |
250 | 37 | Β | 771.9 | 82 | 575 | 11600 | .04400 | 8952 | .04378 | 7940 | .04231 | 530 |
300 | 19 | Α | 926.2 | 126 | 628 | 13510 | .03667 | 10530 | .03648 | 9160 | .03526 | 590 |
350 | 19 | Α | 1080.6 | 136 | 679 | 15590 | .03143 | 12200 | .03127 | 10680 | .03022 | 650 |
500 | 37 | Α, Β | 1543.8 | 116 | 814 | 22510 | .02200 | 17550 | .02189 | 15240 | .02116 | 810 |
600 | 37 | Α, AA | 1852.5 | 127 | 891 | 27020 | .01834 | 21060 | .01825 | 18300 | .01763 | 910 |
750 | 61 | Α, Β | 2315.6 | 111 | 998 | 34090 | .01467 | 26510 | .01459 | 22890 | .01410 | 1040 |
1000 | 61 | Α, Β | 3087.5 | 128 | 1152 | 45030 | .01100 | 35100 | .01094 | 30500 | .01058 | 1240 |
